01/

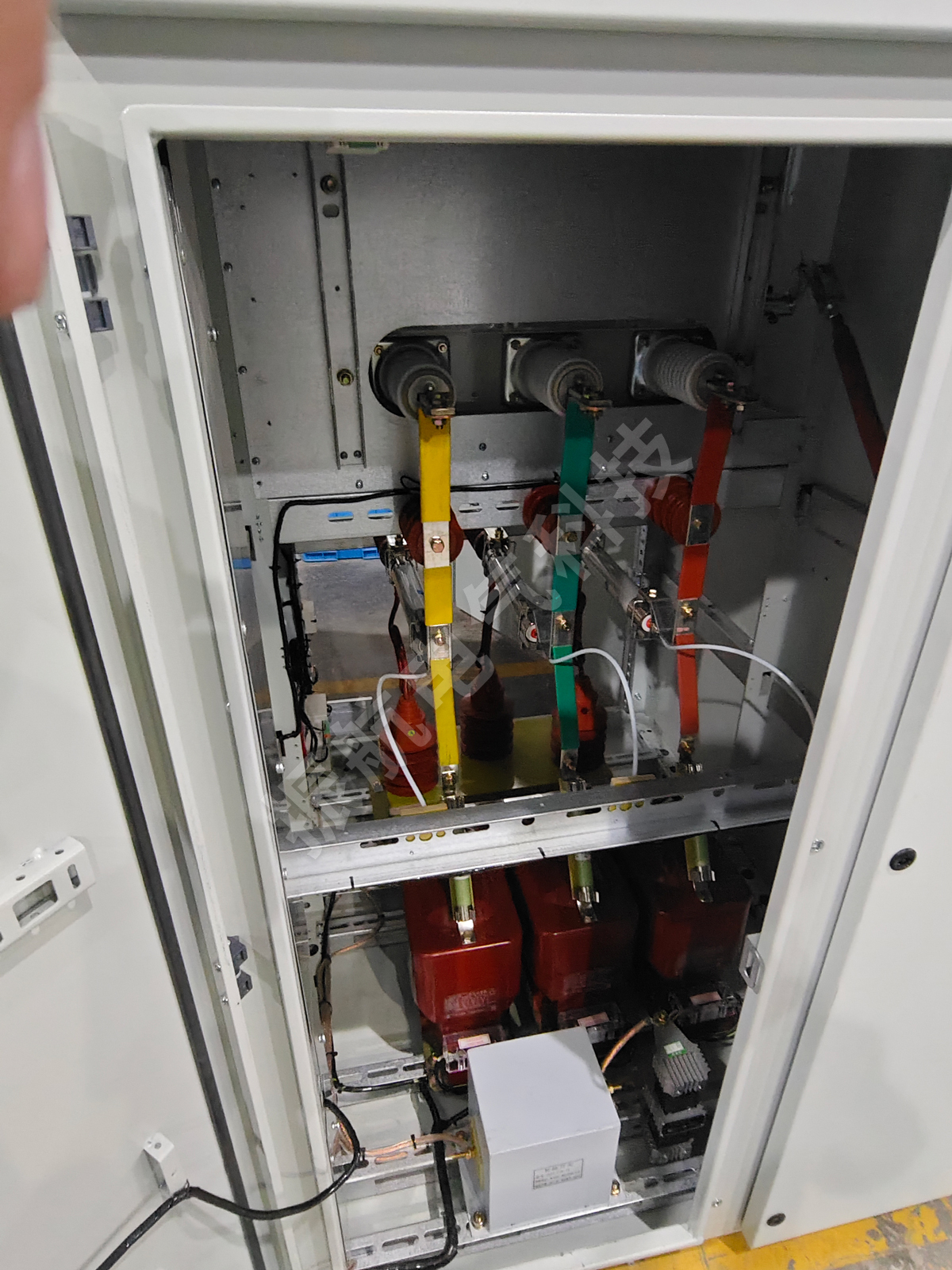

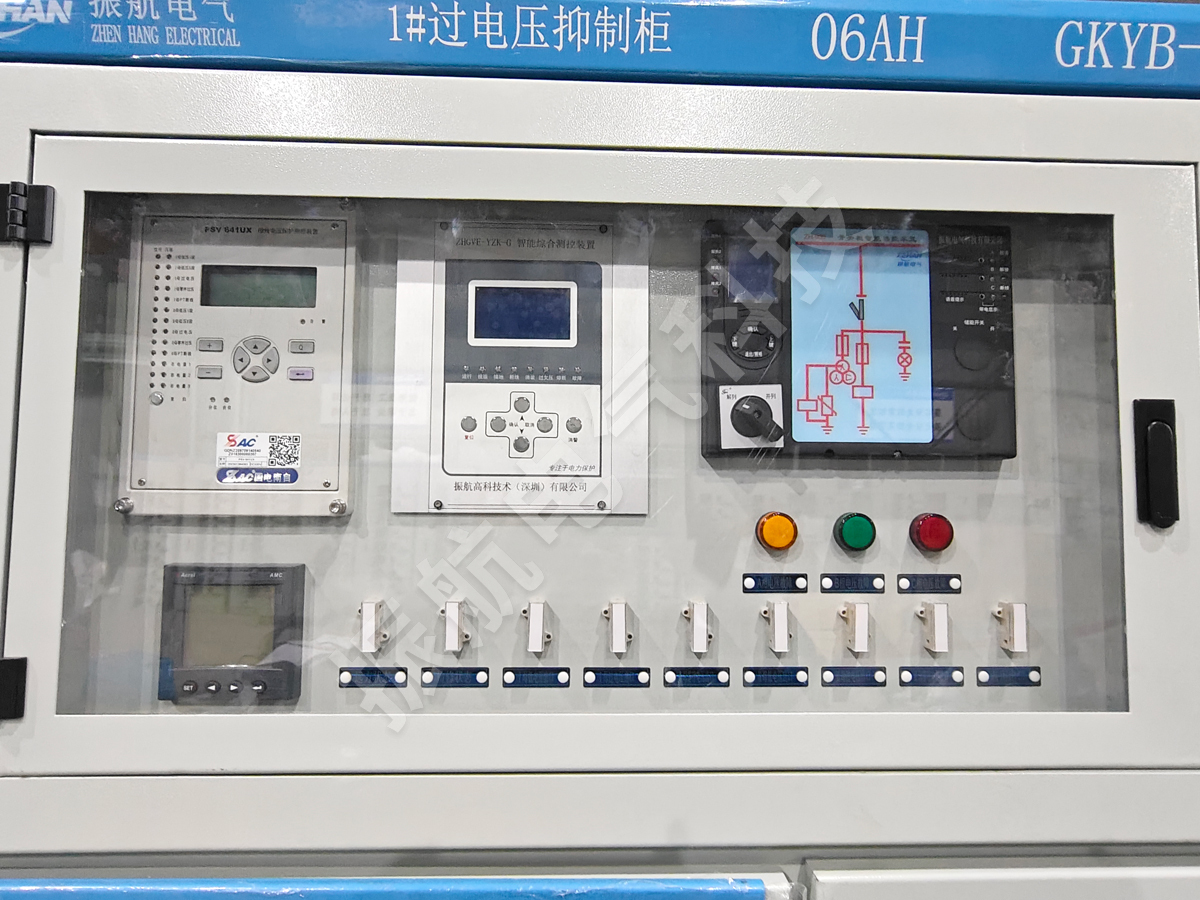

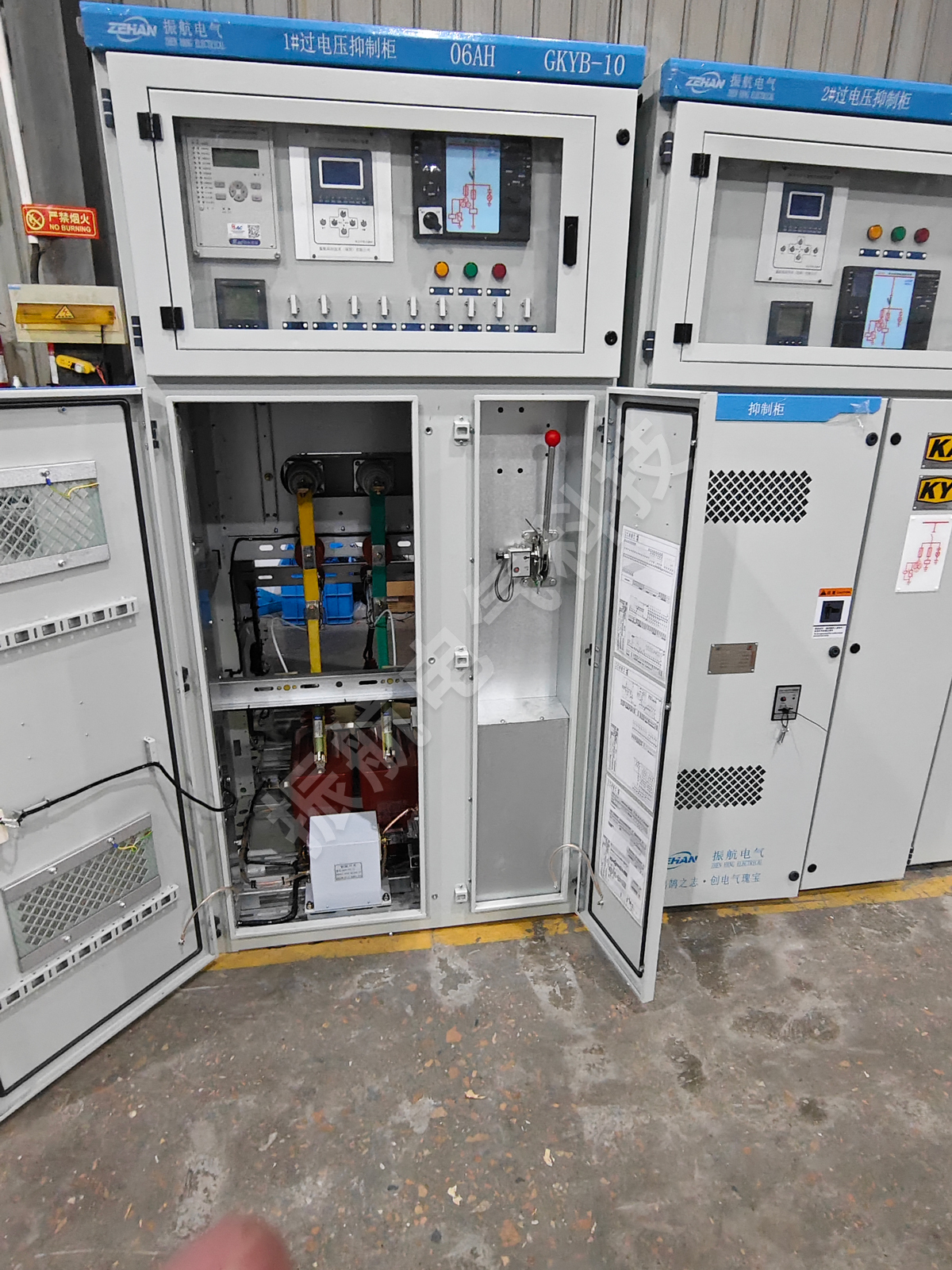

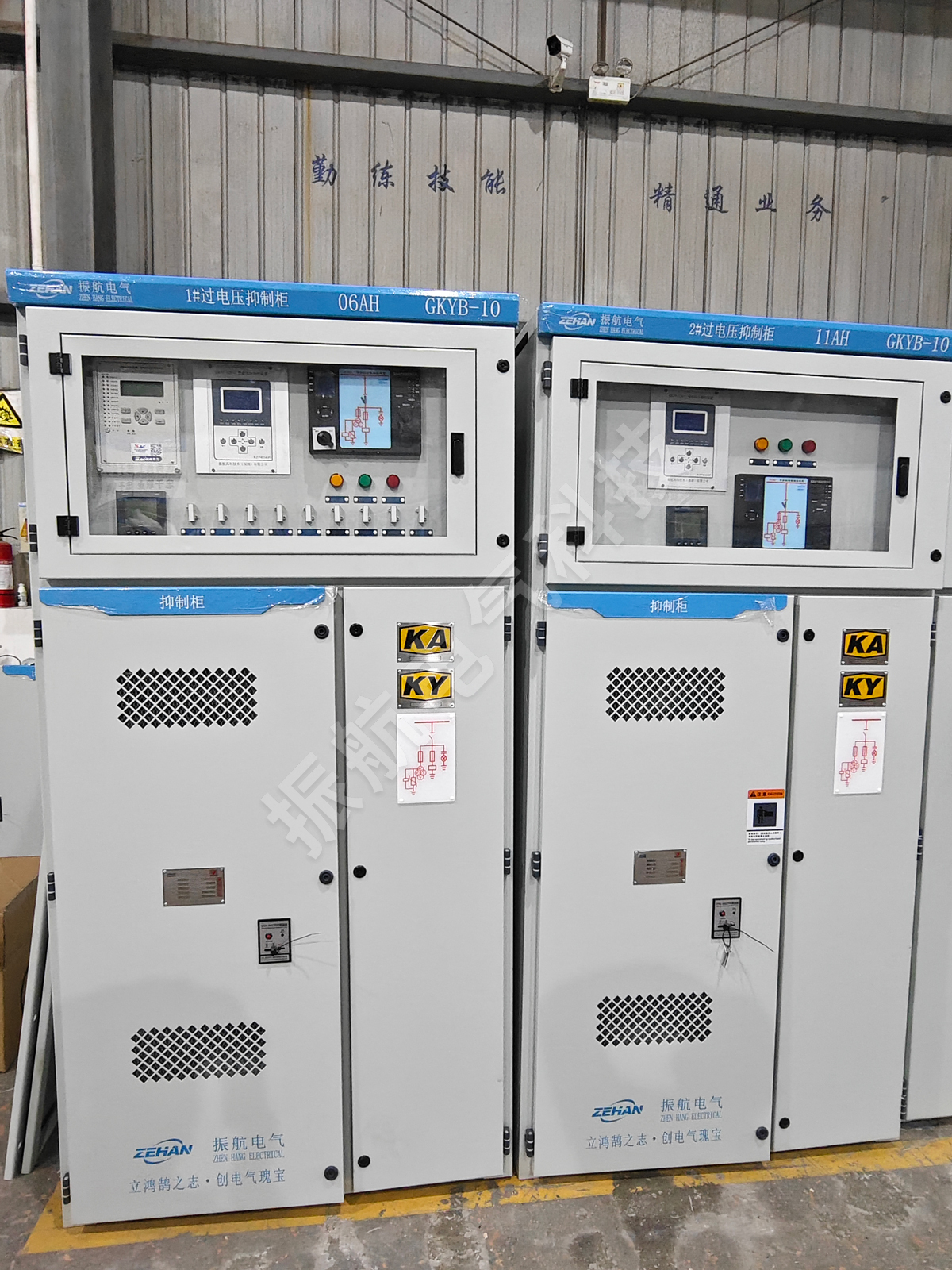

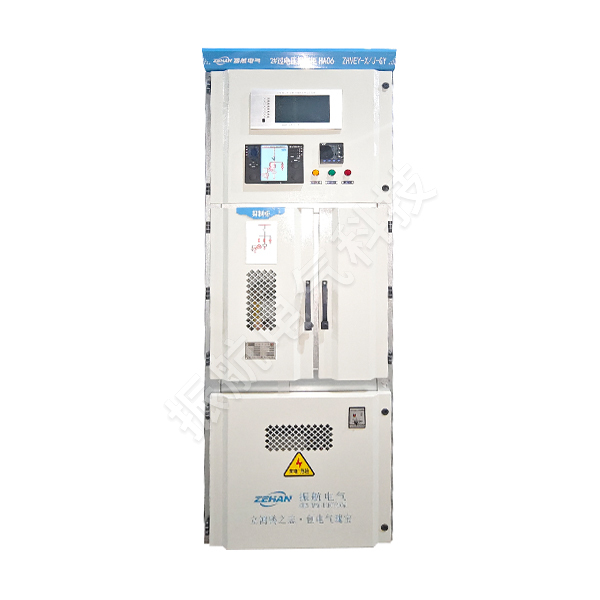

GKYB礦用一般型過電壓抑制柜

產品名稱：GKYB礦用一般型過電壓抑制柜
所屬分類：礦用柜系列

產品簡介：我國3~35kV系統中存在如下幾種過電壓：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。

概述

我國3~35kV系統中存在如下幾種過電壓：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置的選擇有著重要的影響，對于不同的系統，選擇過電壓保護時需考慮系統輸電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等等。

針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝置來抑制各種類型的系統過電壓，且這些不同廠家生產的過電壓保護產品，因保護特性不能相互匹配，而無法徹底有效的抑制系統過電壓。

針對目前6KV礦山電力系統過電壓防治的現狀，我公司研制生產了礦用一般型電壓保護開關柜（型號：GKYB）,該柜可消除系統中過電壓保護元件及裝置的保護死區，優化系統過電壓的保護特性。

適用范圍

該抑制柜適用于發電、變電和用電企業的6KV電力系統，并可替代電壓互感器柜、專用避雷器柜等。

使用場所

產品使用在配電硐室，井底車場和使用與大巷內正常情況下外力沖擊不到的場所。
