固體柜操作機構運行注意事項

發布時間:2020-12-15 15:13:33 來源:振航電氣有限公司

固體柜操作機構運行注意事項:

固體柜操作機構的相關操作注意事項:

a、固體柜中的各路負荷開關和接地開關裝有相互獨立的彈簧操動機構,裝在柜前面板上,可以手動或電動操作。面板上每路有兩個操作孔,分別操作負荷開關和接地開關。真空斷路器配有一體式的永磁操作機構或彈簧操作機構。

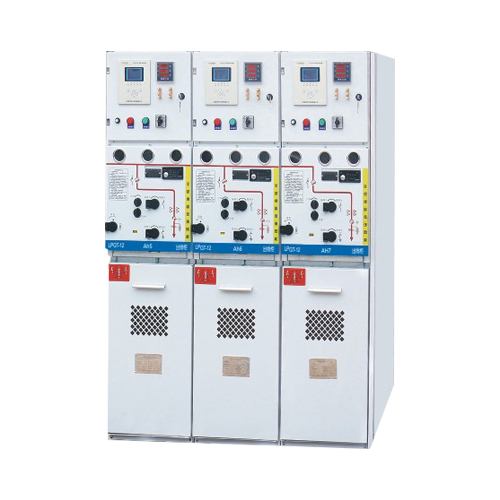

固體絕緣環網柜

b、固體柜內負荷開關操作說明:

b.1、送電操作:

先合隔離接地開關:將操作手柄插入接地隔離機構操作孔,逆時針旋轉(若隔離刀處于合閘狀態,此步驟省去),合上隔離刀,分開接地;

再合負荷開關:將操作手柄插入主開關操作孔內,逆時針轉動4圈左右,主開關合閘;

b.2、停電操作:

(1)先分負荷開關:順時針轉動分閘旋扭,開關分閘;

(2)再分隔離接地開關:將操作手柄插入接地隔離機構操作孔,順時針旋轉,分開隔離刀,合上接地;

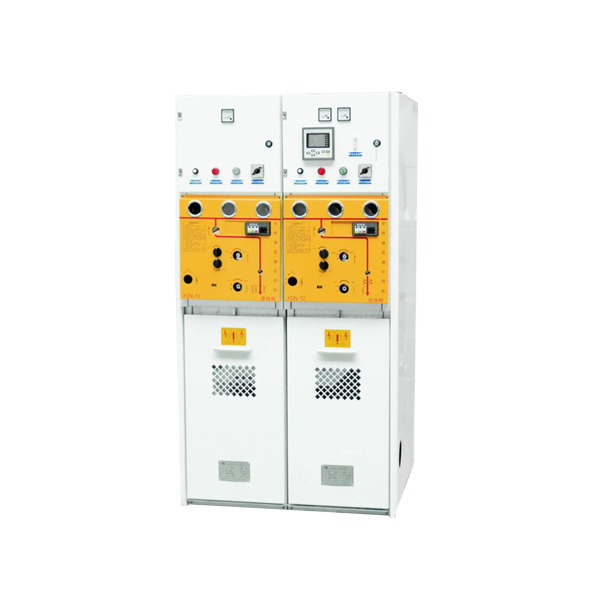

固體柜2

c、固體柜內斷路器操作說明:

c.1、固體柜送電操作:

(1)先合隔離接地開關:將操作手柄插入接地隔離機構操作孔,逆時針旋轉(若隔離刀處于合閘狀態,此步驟省去),合上隔離刀,分開接地;

(2)再合斷路器:將操作手柄插入斷路器儲能操作孔內,逆時針轉動4圈左右,顯示已儲能狀態,順時針旋轉合閘旋鈕,斷路器合閘;

c.2、固體柜停電操作:

1、先分斷路器:順時針轉動分閘旋扭,斷路器分閘;

2、再分隔離接地開關:將操作手柄插入接地隔離機構操作孔,順時針旋轉,分開隔離刀,合上接地;

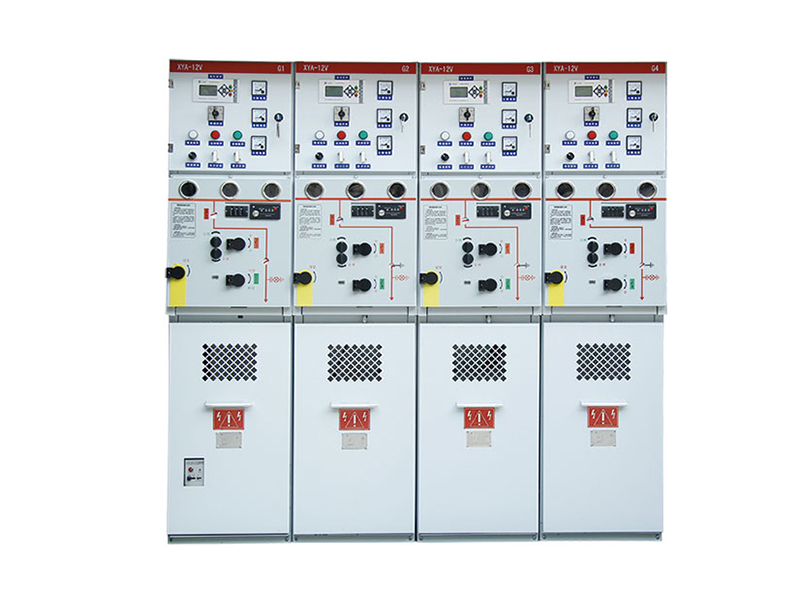

固體柜1

d、機械聯鎖:負荷開關、斷路器和接地開關間有機械聯鎖。當負荷開關、斷路器在合閘狀態,接地開關不能分、合閘;接地開關在合閘狀態,負荷開關、斷路器不能分、合閘。

e、熔斷器的安裝和更換;

e.1、先閉合接地開關;

e.2、把熔桶撞針機構操作把手用力提起,逆時針旋轉,使銷子出槽;
